En esta sesión trabajaremos con
un dispositivo electrónico llamado compuerta lógica. Las compuertas lógicas
cuentan con funciones booleanas (Es decir, cuyo dominio son las palabras
conformadas por los valores binarios 0 ó 1 ("falso" o
"verdadero") y su imagen son 0s u 1s.
Más
específicamente, las funciones NOT, AND y OR, las cuales explicaremos
brevemente.
Compuerta NOT
La

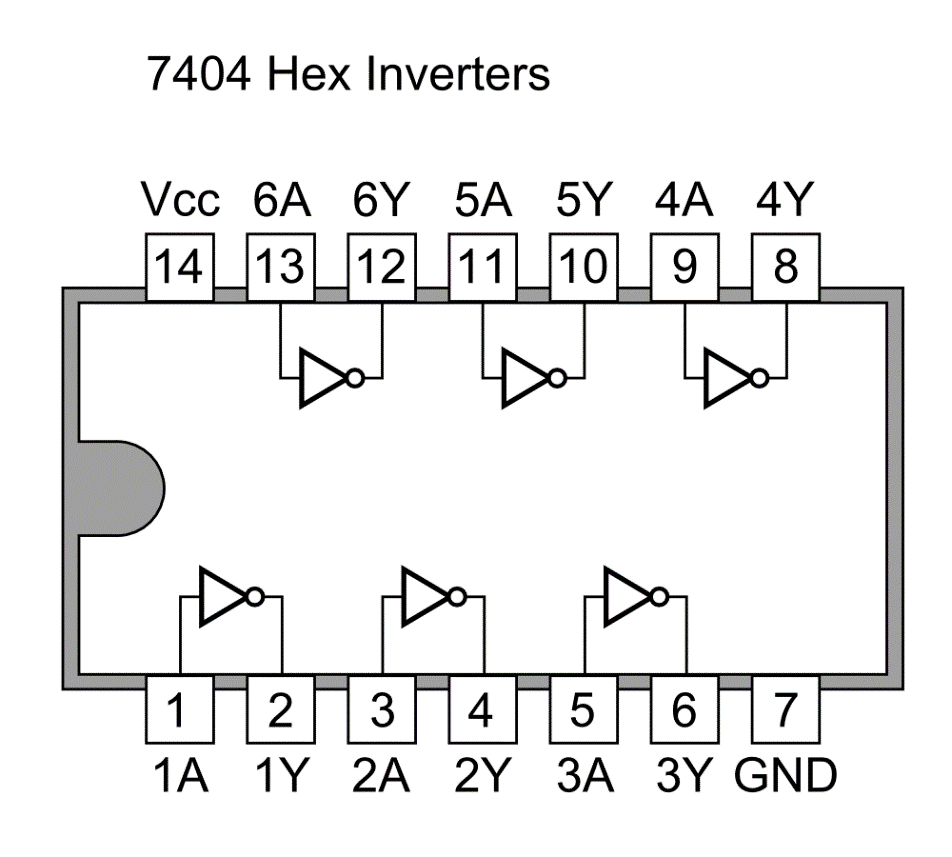

compuerta con la función NOT, conocida como la 7404, compuerta NOT, o compuerta
inversora tiene una sola entrada para su función y lo que hace es invertirla o
negarla, así si entra un 1 sale un 0 y viceversa. Aquí les mostramos en el
diagrama cómo se representa la negación y su tabla de verdad.
INPUT
|
OUTPUT
|
A
|
NOT A
|
0
|
1
|
1
|
0
|
Compuerta 7408
Esta es la
compuerta AND y a diferencia de la anterior, tiene dos entradas y una salida
para su función, la cual consta de comprobar si ambas entradas son verdaderas
para sacar un 1, en caso contrario, la salida será de 0.
INPUT
|
OUTPUT
|
|
A
|
B
|
A AND B
|
0
|
0
|
0
|
0
|
1
|
0
|
1
|
0
|
0
|
1
|
1
|
1
|
Compuerta 7432
Por último, la
compuerta OR. Al igual que la AND, tiene dos entradas y hace una comprobación
para su salida, pero a diferencia de la anterior, aquí solo basta con que una
entrada sea verdadera para la salida del 1. Se muestra la tabla de verdad para
su mejor entendimiento.
INPUT
|
OUTPUT
|
|
A
|
B
|
A AND B
|
0
|
0
|
0
|
0
|
1
|
1
|
1
|
0
|
1
|
1
|
1
|
1
|
Ahora que conocemos y entendemos
el funcionamiento de estas compuertas, pasaremos a nuestra práctica. En la
práctica debíamos encender un LED de acuerdo a cierto circuito que se nos
entregaba, acomodando las compuertas y jugando con los valores de las variables
entre verdaderos y falsos para mostrar que el circuito y las compuertas
funcionaban,
Aquí
tenemos el diagrama de los dos circuitos
Ésta
es una imagen del circuito 1 terminado, los tres cables que salen a los
costados son las entradas A, B Y C respectivamente. En el protoboard pueden
cambiarse entre el positivo y la tierra para representar el 1 y el 0.
Aquí
tenemos el segundo circuito con la combinación que mostraba el diagrama para
encender el LED. Es la misma idea que el anterior, pero con más cables, pues
era un circuito un poco más complejo y con más entradas.
